一．车辆概述

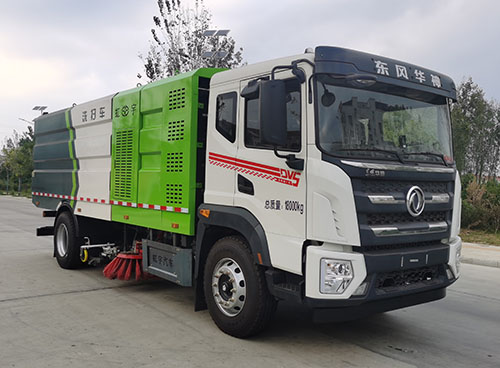

HYS5183TXSBEV 型纯电动洗扫车是湖北宏宇专用汽车有限公司生产的一款 道路环保车辆，具有路面清洗、路面清扫、路缘和路缘石立面洗刷、低压冲洗、喷 雾除尘等多功能，可有效提高车辆的利用率，降低车辆购置费用。适用于城市道路、 高速公路、广场、机场、码头、隧道、桥梁、隔离墙避、路缘和路缘石立面的机械 化清洗、清扫、喷雾降尘等清洁作业。

二．整车详解

1. 底盘配置： 采用东风华神 DV5 驾驶室，TZ380XSHS120E 驱动电机，宁德时代磷酸铁锂电池， 电池电量 267kWh，额定电压 515.2V，充电电方式直流充电，5000 轴距，直驱变速 箱，295/80R22.5 18PR 轮胎，前桥 6T,后桥 10T，带冷暖空调，液晶仪表，中控锁。

2. 上装配置： 1、上装副架采用全装配工艺设计，拼装工艺，螺丝联接减少焊接量，避免因焊 接造成的原材料变形。清水箱容积达 8 m³，垃圾箱，容积达 7m³，厢体采用倾翻卸 料。垃圾箱采用长方形瓦楞结构，非不锈钢件经防锈处理，经久耐用。

         2.取用底盘电池供电，通过 HCM 电控模板和电机控制器 PEO 来驱动电机实现洗 扫车工作。加装手动泵应急系统，在停止的状态下也能举升垃圾箱，便于维护保养。

         3、采用控制器+CAN 总线操作面板的控制模式。作业启动和作业停止时，吸嘴 升降、扫盘收放等作业装置全由一键控制，作业状态一 目了然、维护方便。液压系 统采用汇博液压电磁阀，关键电控元件采用西门子开关，可靠性高，使用寿命长。 液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

         4、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。

         5、采用品孚 /意大利科普惠普高压水泵。吸嘴内置高压喷水杆，尽可能多的将 高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲 起污物产生的二次污染。左右高压喷水支架安装在吸盘上， 随吸盘升降，结构简 单紧凑，保证喷水支架达到最佳的冲洗效果。车辆尾部后喷雾及 20 米洗车卷盘。

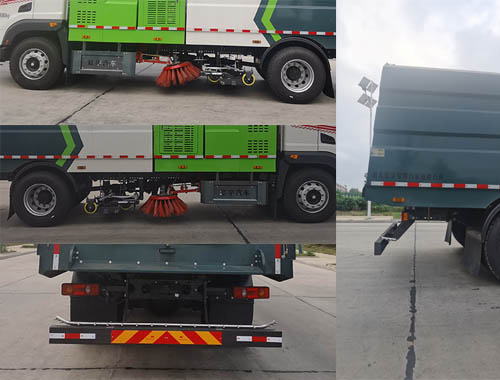

         6、扫盘摆线马达采用三洋马达，使用寿命长稳定可靠，故障率低。左右立扫分 开控制，可实现左扫、 右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到 2418mm ，确保作业总宽度大于 3.5m。4 个高度可调 的吸嘴轮，能多方面调整和保 证吸嘴与路面间的合理间隙。

         7、配 60-90 型大功率洒水泵，可像洒水车一样左右前冲，冲洗宽度可以达到 15 米以上。

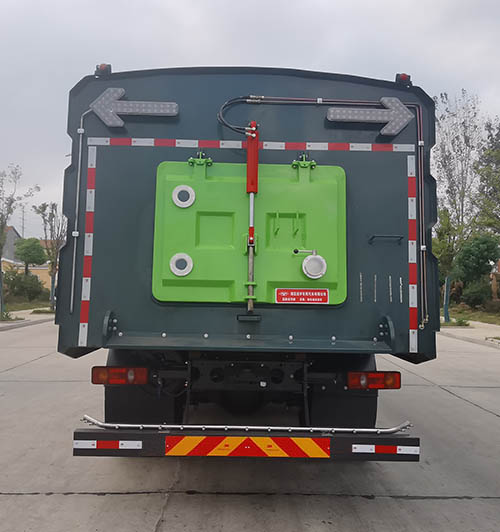

         8、后部采用 LED 箭头灯警示灯，保证行车作业安全。
